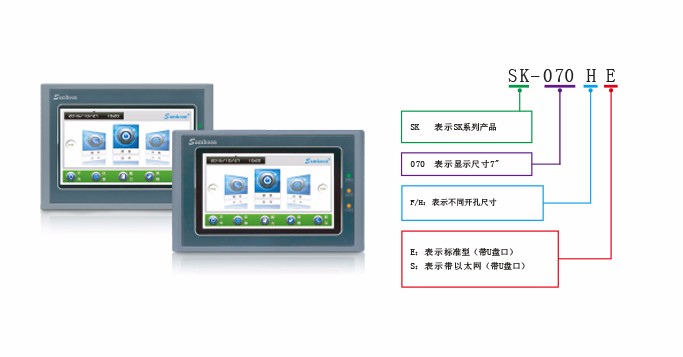

SK-070HE

Samkoon SK系列触摸屏是一款基于Linux系统的人机界面，符合EN55022和EN55024标准，符合FCC、CE、Class A，具有很强的抗干扰能力，符合工业环境的电磁兼容要求。该款产品配备有高性能的Cortex A8处理器，及高容量FLASH，可存储大量数据，实现数据断电不丢失；支持U盘存储，可以实现数据的导入导出、工程更新及配方更新功能；支持在线及离线模拟，可直接从PLC中获取数据；支持串口打印机，显现画面及数据打印；支持一屏多机，实现******连接32个PLC或智能设备；支持多国语言，可实现5种语言任意切换；支持以太网通讯下载功能。

1. CPU单元

采用ARM Cortex-A8处理器，运算速度更快，功耗更小，运行更稳定。主频高达600MHZ。

2. 触摸板显示单元

采用四线电阻式触摸板，触摸精度准确，经久耐用，触摸寿命长。显示屏为TFT LCD，26万色真彩显示。

3. 通讯模块

采用抗干扰，防高压，放雷击的设计，增强了通信的准确性和可靠性，支持RS232/422/485通信。

4. 存储单元

采用高容量的FLASH作为ROM，存取速度快，支持储存大容量数据，断电不丢失，支持U盘存储。

5. 电源模块

采取高精度开关稳压电源，功耗小。

6. 芯片

采用的是TI基于ARM Cortex-A8内核的AM3352芯片。该芯片有以下几个优点：一，该芯片是TI 史上公开资料***全的一个芯片；二，是产品定位***清晰的一个工业控制MCU；三，******一个集成2个MAC的 MCU。

7. USB主从站接口

产品提供了USB主站和USB从站接口，USB从站下载口支持10M/S的传输速度，快速下载；即插即用的USB主站口支持连接U盘、打印机、鼠标或其他USB设备。

8. 打印机、串行网络

支持串口打印机打印画面、数据等等；可以通过RS485通信，实现******连接32个的PLC或智能设备通信。

9. 穿透通讯

可实现PC通过HMI直接与PLC或连接设备通信；可实现2台HMI同时与1台PLC通信。

10. 图库

提供大量丰富的、用于各行业的矢量图；支持自定义矢量图形，可自绘；支持BMP、JPG等图片格式作为图库图形；提供标准常用矢量图外框；

11. 文本字体

多国语言文字，5种语言文字任意切换；支持TRUE TYPE（TTF）字体；支持复杂属性的字体编辑功能，Unicode编码，国际标准。

12.在线模拟

使用计算机直接连接PLC来模拟组态工程、可以从PLC获得数据。

13.宏指令编程

支持C语言脚步；支持自动设置函数库；支持自由口通信协议；支持C标准的数学运算函数；接口更熟悉，方便使用；多种执行方式。

14.U盘导入导出

支持U盘更新工程；支持U盘的数据导入导出；支持U盘更新配方；

15.其他

报警功能扩展；资料数据的导入导出；

16.以太网通信

通过以太网网络，实现HMI与HMI、HMI与控制设备的通信。

高清电阻屏 > >

硬件结构	外观尺寸	203 × 145 × 38
	开孔尺寸	192 × 138
	净重	0.78Kg
显示	型号	SK-070HE
	显示尺寸	7″（长 : 宽 = 16:9）
	分辨率（像素）	800 × 480
	触控面板	4线高精度触摸板
	显示颜色	26万
	背光模块	LED
	对比度	400:1
	亮度（cd/㎡）	450cd/㎡
产品特性/认证	内存	128M FALSH + 128M DDR
	CPU	Cortex-A8 600MHz
	耐压测试	500V DC 1分钟
	静电测试	4级 ± 8kV
	FCC兼容性	符合FCC，Class A
	CE认证	符合EN55022和EN55024标准
	防护等级	IP65（前面板）
	外壳材料	工程塑料ABS+PC
电源/接口	供电电源	DC24（+/-15%）
	功耗	6W
	串行接口	COM1/COM2：RS232/422/485
	USB下载口	YES
	U盘口	YES
	SD卡	NO
	以太网口	NO
	CAN	NO
网络连接	WiFi	NO
	3G	NO
	以太网	NO
环境	工作环境温度	-20 ~ 65℃
	工作环境湿度	10 ~ 90%RH
	防震度	10 ~ 25Hz（XYZ方向2G/30分钟）
编程软件	编程软件	SKTOOL
