SIMATIC S7-200 SMART 网络通信

SIMATIC S7-200 SMART 网络通信
S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 信号板或者EM DP01 模块，其通信端口数量更多可增至4 个，可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求。

以太网通信

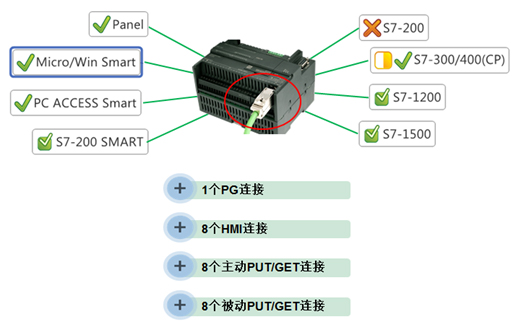

所有CPU 模块配备以太网接口，支持西门子S7 协议、有效支持多种终端连接：• 可作为程序下载端口（使用普通网线即可）
• 与SMART LINE 触摸屏进行通信，更多支持8 台设备
• 通过交换机与多台以太网设备进行通信，实现数据的快速交互，包含8 个主动GET/PUT 连接、8 个被动 GET/PUT 连接
PROFIBUS 通信
使用EM DP01 扩展模块可以将S7-200 SMART CPU 做为PROFIBUS-DP 从站连接到PROFIBUS 通信网络。通过模块上的旋转开关可以设置PROFIBUS-DP 从站地址。该模块支持 9600 波特到 12M 波特之间的任一 PROFIBUS 波特率， 更大允许 244 输入字节和 244 输出字节。

支持下列协议：
• MPI 从站
• PROFIBUS-DP 从站
串口通信
S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换。
串口支持下列协议：
• Modbus RTU
• USS
• 自由口通信
与上位机的通信
通过PC Access SMART，操作人员可以轻松通过上位机读取S7-200 SMART 的
数据，从而实现设备监控或者进行数据存档管理。(PC Access SMART 是为 S7-200 SMART 与上位机进行数据交互而定制开发的OPC 服务器协议)
